Prises courant fort Suisse
Prise T13 simple 10 A 250V AC, L+N+PE intérieur et extérieur .
Il existe plusieurs modèles de bornes sur ces prises :
- Bornes à ressort pour câble rigide
- Bornes à visses pour câble rigide et souple
SCHEMA TECHNIQUE
Modèle intérieur Prise T13 simple 0 A à 10 A 250V AC, L (phase) +N (neutre) +PE (terre).
Ces prises sont conseillées pour le matériel intérieur demandant une puissance modérée, 10 ampères maximum.
Modèle intérieur encastré : dimension extérieur 88x88mm :

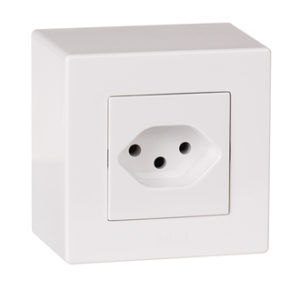

Modèle intérieur apparent : dimension extérieur 74x74mm :
Modèle extérieur IP 55 Prise T13 simple 0 A à 10 A 250V AC AC (encastrée ou apparente), L (phase) +N (neutre) +PE (terre).
Ces prises sont conseillées pour le matériel extérieur demandant une puissance modérée, 10 ampères maximum.
Encastrée : Dimension extérieur 87 x 87 mm :
Apparente : Dimension extérieur 87 x 87 mm
Prise T13 double 10 A 250V AC, L+N+PE intérieur et extérieur :
Il existe plusieurs modèles de bornes sur ces prises :
- Bornes à ressort pour câble rigide
- Bornes à visses pour câble rigide et souple
Modèle intérieur Prise T13 double 0 A à 10 A 250V AC, L (phase) +N (neutre) +PE (terre)
Ces prises sont conseillées pour le matériel intérieur demandant une puissance modérée, 10 ampères maximum.
Encastrée : Dimension Extérieur 88 x 88 mm
Apparente : Dimension extérieur 74 x 74 mm

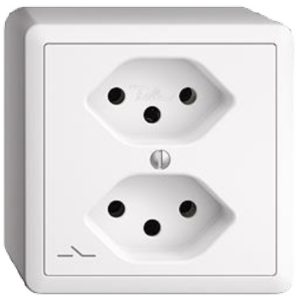

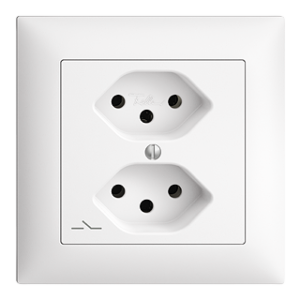

Modèle intérieur Prise T13 double commandée 0 A à 10 A 250V AC, L (phase) +N (neutre) +PE (terre)
Ces prises sont conseillées pour le matériel intérieur demandant une puissance modérée, 10 ampères maximum. L’option de commande inclus sur cette prise permet de pouvoir couper l’alimentation d’un matériel branché sur cette prise.
Encastrée : Dimension Extérieur 88 x 88 mm
Apparente :Dimension extérieur 74 x 74 mm

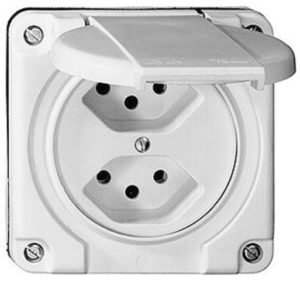

Modèle extérieur IP 55 Prise T13 double 0 A à 10 A 250V AC (encastrée ou apparente), L (phase) +N (neutre) +PE (terre)
Ces prises sont conseillées pour le matériel extérieur demandant une puissance modérée, 10 ampères maximum.
Encastrée : Dimension extérieur 87x87mm
Apparent : dimension extérieur 87 x 87 mm
Prise T13 triple 10 A 250V AC, L+N+PE intérieur et extérieur :
Il existe plusieurs modèles de bornes sur ces prises :
Bornes à ressort pour câble rigide
Bornes à visses pour câble rigide et souple
Modèle intérieur Prise T13 double 0 A à 10 A 250V AC, L (phase) +N (neutre) +PE (terre).
Ces prises sont conseillées pour le matériel intérieur demandant une puissance modérée, 10 ampères maximum.
Encastrée : Dimension Extérieur 88 x 88 mm
Apparent : dimension extérieur 74 x 74 mm.

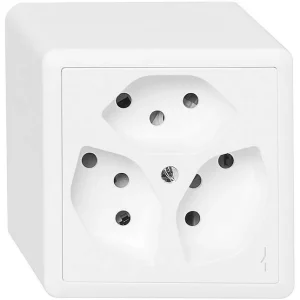

Modèle intérieur Prise T13 triple commandée 0 A à 10 A 250V AC, L (phase) +N (neutre) +PE (terre)
Ces prises sont conseillées pour le matériel intérieur demandant une puissance modérée, 10 ampères maximum. L’option de commande inclus sur cette prise permet de pouvoir couper l’alimentation d’un matériel branché sur cette prise.
Encastré : dimension extérieur 88x88mm
Apparent : dimension extérieur 74 x 74 mm
Modèle extérieur IP 55 Prise T13 triple 0 A à 10 A 250V AC (encastrée ou apparente), L (phase) +N (neutre) +PE (terre).
Ces prises sont conseillées pour le matériel extérieur demandant une puissance modérée, 10 ampères maximum.
Encastrée : dimension extérieur 87 x 87 mm
Apparent : dimension extérieur 87 x 87 mm
Prise T23 simple 16 A 250V AC, L (phase) +N (neutre) +PE (terre) intérieur et extérieur :
Il existe plusieurs modèles de bornes sur ces prises :
Bornes à ressort pour câble rigide
Bornes à visses pour câble rigide et souple
Modèle intérieur Prise T23 simple 11 A à 16 A 250V AC, L (phase) +N (neutre) +PE (terre)
Ces prises sont conseillées pour le matériel intérieur demandant une puissance moyenne, 16 ampères maximum.
Encastrée : dimension extérieur 88 x 88 mm
Apparent : dimension extérieur 74 x 74 mm
Modèle extérieur IP 55 Prise T23 simple 11 A à 16 A 250V AC AC (encastrée ou apparente), L (phase) +N (neutre) +PE (terre)
Ces prises sont conseillées pour le matériel extérieur demandant une puissance moyenne, 16 ampères maximum.
Encastré : dimension extérieur 87 x 87 mm
Apparent : dimension extérieur 87 x 87 mm
Prise T23 double 16 A 250V AC, L (phase) +N (neutre) +PE (terre) intérieur et extérieur :
Il existe plusieurs modèles de bornes sur ces prises :
Bornes à ressort pour câble rigide
Bornes à visses pour câble rigide et souple
Modèle intérieur Prise T23 double 11 A à 16 A 250V AC, L (phase) +N (neutre) +PE (terre)
Ces prises sont conseillées pour le matériel intérieur demandant une puissance moyenne, 16 ampères maximum.
Encastrée : dimension extérieur 88 x 88 mm
Apparent : dimension extérieur 74 x 74 mm
Modèle extérieur IP 55 Prise T23 double 11 A à 16 A 250V AC AC (encastrée ou apparente), L (phase) +N (neutre) +PE (terre)
Ces prises sont conseillées pour le matériel extérieur demandant une puissance moyenne, 16 ampères maximum.
Encastrée : dimension extérieur 87 x 87 mm
Apparent : dimension extérieur 87 x 87 mm
Prise T23 triple 16 A 250V AC, L (phase) +N (neutre) +PE (terre) intérieur et extérieur :
Il existe plusieurs modèles de bornes sur ces prises :
- Bornes à ressort pour câble rigide
- Bornes à visses pour câble rigide et souple
Modèle intérieur Prise T23 triple 11 A à 16 A 250V AC, L (phase) +N (neutre) +PE (terre)
Ces prises sont conseillées pour le matériel intérieur demandant une puissance moyenne, 16 ampères maximum.
Encastrée : dimension extérieur 88 x 88 mm
Apparent : dimension extérieur 74 x 74 mm
Modèle extérieur IP 55 Prise T23 triple 11 A à 16 A 250V AC AC (encastrée ou apparente), L (phase) +N (neutre) +PE (terre).
Ces prises sont conseillées pour le matériel extérieur demandant une puissance moyenne, 16 ampères maximum.
Encastrée : dimension extérieur 87 x 87 mm
Apparent : dimension extérieur 87 x 87 mm
Prise T25 simple 16 A 250V AC, L (phase) +N (neutre) +PE (terre), 16 A, 440 V AC, 3 L (phases) + N (neutre) + PE (terre) intérieur et extérieur
Il existe un seul modèle de borne sur ces prises :
Bornes à visses pour câble rigide et souple
Modèle intérieur Prise T25 simple 16 A 250V AC, L (phase) +N (neutre) +PE (terre), 16 A, 440 V AC, 3 L (phases) + N (neutre) + PE (terre)
Ces prises sont conseillées pour le matériel intérieur demandant un gros voltage, 16 ampères maximum.
Encastrée : dimension extérieur 88 x 88 mm
Apparent : dimension extérieur 74 x 74 mm
Modèle extérieur Prise T25 simple 16 A 250V AC, L (phase) +N (neutre) +PE (terre), 16 A, 440 V AC, 3 L (phases) + N (neutre) + PE (terre)
Ces prises sont conseillées pour le matériel intérieur demandant un gros voltage, 16 ampères maximum.
Encastrée : dimension extérieur 87 x 87 mm
Apparent : dimension extérieur 87 x 87 mm
